Малогабаритный Навигационно-связной Комплект (МНСК) для осмотровых групп и пограничных нарядов
предназначен для решения задач автономной  навигации и организации системы мониторинга подвижных объектов с использованием УКВ-радиосвязи и связи стандарта GSM.

Разрабатывается два варианта исполнения навигационно-связного модуля МНСК:

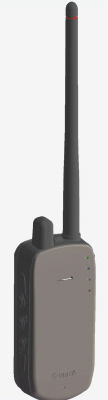

-НСМ-П (переносной), предназначен для использования пешими нарядами, инспекторами, командирами досмотровых групп.
-МНСК – НСМ-М (мобильный), предназначен для установки на автотранспортные средства, катера.
Состав комплекта определяется исходя из специфики решаемых задач и численности личного состава.



Презентация (.ppt 1.4mb)



МНСК решает следующие задачи:

  • определение навигационных параметров собственного местоположения с использованием сигналов спутниковых навигационных систем;
  • отображение на средстве индикации символьной и графической информации:
  • а) электронных карт местности с информацией о собственных навигационных параметрах;
    б) маршрутов следования;
    в)  маршрутов движения  на фоне карты местности;

  • обеспечение безопасности движения как по маршруту, так и без маршрута с учетом заранее введенных объектов карты со свойством «опасный»;
  • запись и хранение навигационной и оперативной кодовой информации в энергонезависимом запоминающем устройстве (ЭНЗУ);
  • ввод/вывод в/из ЭНЗУ по последовательному интерфейсу RS232 созданных пользовательских объектов;
  • выдача на модуль обеспечения связи собственной навигационной информации (координаты, скорость, курс, время)  по каналам радиосвязи УКВ и GSM;
  • прием/передача по УКВ и GSM каналам радиосвязи от/в модуль обеспечения связи, обработка и отображение на собственном индикаторе коротких текстовых и формализованных сообщений.

В качестве системы отображения местоположения объектов и обмена командами управления может выступать рабочее место оператора АСТК или автономное Рабочее место на мобильном ПЭВМ.
Управление процессом обмена цифровой информацией осуществятся с помощью специализированного программного обеспечения «Модуль обеспечения связи», устанавливаемого на сервере  АСТК или мобильном ПЭВМ, оборудованные каналообразующей аппаратурой (базовая УКВ станция, базовый GSM модем).
Электронная картографическая система МНСК основана на геоинформационной системе ОАО «НИИСА» с использованием цифровых картографических материалов, применяемых в АСТК.

Программное обеспечение электронной картографической системы обеспечивает следующие режимы работы:

  • управление соединением с навигационно-связным модулем (НСМ) по каналу Bluetooth;
  • ввод паролей;
  • загрузка карт районов из каталога;
  • скроллинг (перемещение) карты  в произвольном направлении;
  • масштабирование карты  в сторону увеличения/уменьшения;
  • идентификация объектов карты;
  • отображение реального перемещения  объекта  на электронной карте;
  • отображение навигационных параметров в системах координат:
  • а) прямоугольной системе координат (координаты места, скорость, курс);
    б) географической системе координат (широта, долгота, скорость, курс);

  • прокладка, редактирование маршрута, отображение его на карте в виде ломаной кривой с номерами поворотных точек, предоставление данных  о маршруте в табличном виде;
  • решение задачи автоматического сопровождения по маршруту с визуальными и голосовыми подсказками;
  • нанесение пользовательских объектов и их идентификация, как объектов карты;
  • запись и воспроизведение пройденного маршрута;
  • ввод коротких текстовых и формализованных сообщений и постановка задачи на их отправку по каналу радиосвязи;
  • звуковое информирование о получении сообщения и вывод на экран текста входящих сообщений.
